工廠自動化解決方案
時間:2023-07-26
瀏覽:100
在工業生產中，無線終端被廣泛應用和快速普及，極大的提高了生產效率， 無線終端接入成為構成工業4.0的基石。在實現無線終端接入的過程中， 企業生產環境的無線網絡穩定可靠連接面臨著極大的困擾和挑戰， 尤其在生產車間和倉庫存在大量移動無線終端（PDA/PAD/AGV等） 和固定無線終端（MES/CNC/PLC等）聯網的場景下，無線設備工業可靠性差、 無線漫游差、丟包率高、延時高等問題，長期困擾著工業企業用戶。
碩天結合企業在新建、改造過程中固定和移動終端/機器的網絡需求， 提供生產不中斷、數采可實時、無線零漫游的企業生產無線解決方案， 為企業提供端到端的完整服務，從而滿足期望效果。
工業無線零漫游解決方案
在工廠車間和倉儲環境下，移動終端和移動機器人貫穿生產管理的始終，提升了數據獲取的實時性和有效性。
移動終端和移動機器人高度依賴無線網絡，較為常見的是PDA條形碼掃描、二維碼掃描等；AGV、無人叉車貨物運輸?shù)?。針對生產區域環境復雜、業務不能中斷，倉儲和分揀、出入庫區內貨架林立等特點，移動終端和移動機器人對無線網絡漫游不連續丟包、低時延等的高可靠需求，碩天網絡基于該場景需求，推出工業無線零漫游解決方案。
應用設備
PDA手持終端
PDA掃碼貫穿了生產管理的始終，包括訂單的信息管理、生產流程的數據更新和環節交替，以及最終產品的出廠信息記錄。市面上國內\外品牌繁多、不同的PDA、工業平板等移動終端其信號強度、上聯入網性能等情況不一，有些信號低時終端甚至不漫游。
AGV自動導引運輸車
AGV是智能工廠、智能車間的重要組成部分，代替人工進行裝載、搬運、卸載等工作，實現車間物流的自動化。AGV也高度依賴無線網絡實現調度管理，若丟包率較高，尤其是連續丟包，則很有可能導致AGV行駛減速或停止，甚至發生碰撞事故，嚴重影響配送及生產節拍。

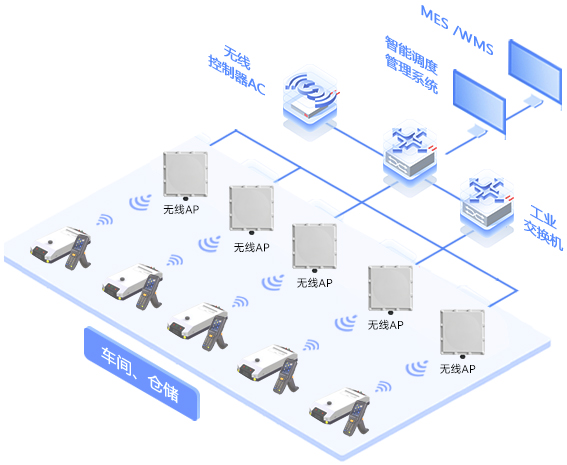

方案構成
• 管理系統：WMS\MES管理系統、AGV調度管理系統
• 無線控制器AC、POE交換機
• 無線AP
通過工業無線零漫游解決方案的部署應用，移動生產終端接入到零漫游無線網絡后，即可實現PDA掃碼、移動機器人等把業務數據、管理控制信息等實時、穩定、可靠的回傳至企業業務管理系統中，幫助企業節約人力資源、降本增效、提升產出管理效率。
工業數采無線回傳解決方案
工業數采無線回傳解決方案過工業網關及工業無線采集CNC數據，利用智能信息管理系統做大數據處理，統計分析機臺產能、設備稼動率、刀具信息等，給出預測性維護、自動調控等信息，幫助制造業企業優化管理決策，節約人力成本、降低設備損耗，提升運營效率。
無線接入實現設備聯網
免布線免施工，降低改造成本；機臺搬遷網關可延續使用；擴展性高，生產無線可承載移動PDA、移動機器人接入等
高帶載、高安全
海量終端設備接入，保證工廠作業環境中各類機器均能順暢接入網絡；運用獨有安全算法和控制算法，防止數據泄露保障數據安全，保障核心機密的生產工藝數據
智能管理與決策
實時、準確的數據傳輸與采集，基于大數據和人工智能提供預測維護和自動調控信息，讓管理決策更有時效性且更具洞察力

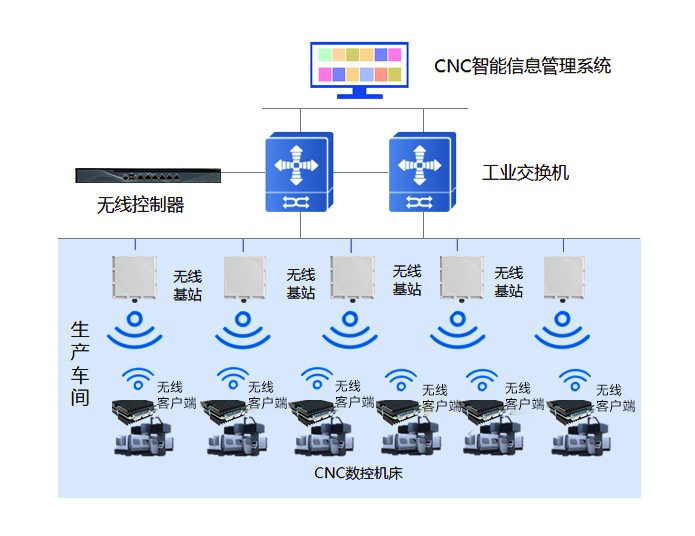

碩天工業數采無線回傳解決方案
· 工業無線網絡：工業AP、AC、工業交換機
· 工業無線網關：機臺專用無線網關
CNC智能管理系統
· 平臺應用軟件：CNC智能信息管理系統

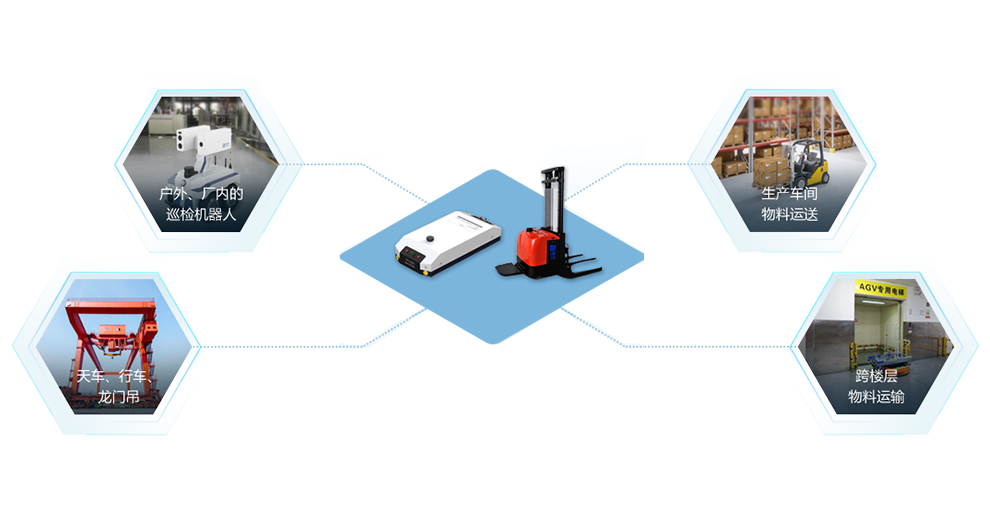

移動機器人無線解決方案
在工業制造領域，AGV移動機器人在作業過程中，為了解決自己 “我在哪”、“我要去哪”、“怎么去” 等幾個關鍵技術問題，高度依賴自身與調度系統之間的無線網絡通訊。
特別是研發生產AGV產品的AGV本體企業、在現有IT設施基礎上采購/升級AGV的AGV終端企業，對應用場景中的無線通訊網絡有著更嚴格要求，以便能更好地匹配其作業場景，保障生產線的順暢。
倉儲物流
智能化倉儲運用計算機視覺、雷達導航、電子標簽等技術，構建智能化物流體系，實現對物體的檢測和識別，實現目標捕捉等高效作業，實時揀貨傳遞信息，因此也開始廣泛應用AGV、無人叉車等到業務場景中
生產車間
在生產車間的搬運作業，大到承載超過400KG的重物搬運、小到20KG的物品搬運作業，越來越多數字化轉型的制造企業，會通過AGV小車來實現減少人力的投入，帶來增效收益的目的。
方案構成
1、業務系統軟件：智能調度管理系統
2、工業無線網絡：無線控制器AC/無線AP、POE交換機
3、工業無線網關：移動機器人專用的BL5000Air
方案簡介
通過無線網關LAN口與移動機器人的連接，透過工業無線網絡將指令\數據傳輸至智能調度管理系統，實現對移動機器人的無線指令控制、數據回傳至企業管理應用，幫助企業實現節約人力資源、降本增效、提升產出管理效率。
移動搬運場景下，無線實時聯網，讓AGV不“趴窩”！
生產不中斷
雙5G上聯、CHD自動補盲、工業級AP

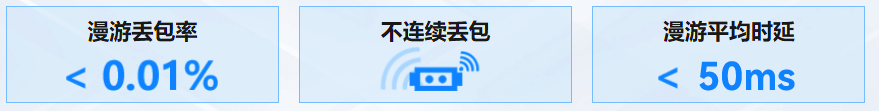

無線零漫游
預漫游+雙鏈路技術

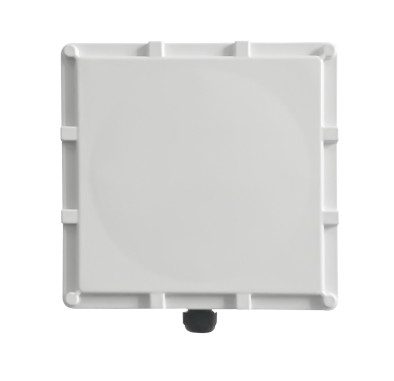

BL3000X – Wifi6AP無線基站
基站 使用產品介紹
BL3000X是（802.11ax）標準的Wi-Fi 6AP。該產品采用高通wifi6方案構架，可支持2.4GHz（2×2）+5.8GHz（2×2）雙頻同時提供業務，整機速率高達3Gbps，其中5.8G支持20/40/80/160Mhz,最高帶寬2400Mbps，2.4G支持20/40Mhz最高帶寬574Mbps（網口千兆）。
產品硬件設計滿足大功率要求，可靠的電源多級保護及端口保護設計，可以保證BL3000X無線產品長期工作在惡劣的工控環境下，同時解決了死角無法覆蓋的問題。
工業化設計理念，遠距離覆蓋能力，穩固抗震，可用于礦山.風電.等場景。
可廣泛應用于工業應用..移動機器人巡檢.高帶寬通訊等行業應用。
在性能上BL3000X無線接收性能優越，抗干擾性強，同時支持毫秒級無縫快速切換漫游技術，新的無線技術改變了從傳統礦山到智能化的迭代，專業化低延時的漫游技術很少有廠商支持，因此BL3000X基站和BL5000Air客戶端配合使用，可以提供低延時和高帶寬兼容性好以及低成本，遠距離相結合等特點，更加適合礦山.倉儲.機器人巡檢等通信環境，被廣泛的應用在復雜的工業無線通信系統。
BL3000X 支持全向/定向天線，支持雙射頻2.4GHz+5GHz同時工作，支持1×GE電口（LAN），1×GE電口（WAN）（2.5G可選）。
支持以太網接口6KV過壓保護，-40℃~+70℃寬溫工作，充分滿足工業級使用要求；

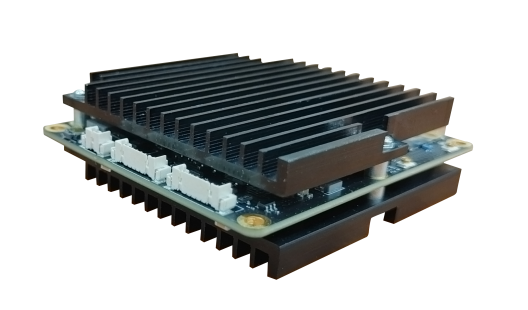

客戶端 使用產品介紹
BL5000Air是（802.11ax）標準的Wi-Fi 6客戶端。該產品采用高通wifi6方案構架，可支持2.4GHz（2×2）+5.8GHz（2×2）雙頻同時提供業務，整機速率高達3Gbps，其中5.8G支持20/40/80/160Mhz,最高帶寬2400Mbps，2.4G支持20/40Mhz最高帶寬574Mbps（網口千兆）。
產品硬件設計滿足本安要求，可靠的電源多級保護及端口保護設計，可以保證BL5000Air無線產品長期工作在惡劣的工控環境下，同時解決了高功耗的不安全隱患。
超小型化設計理念，端子式接口，穩固抗震，可內置于機器人.攝像機.手持遙控器.防爆箱.AGV等設備中。
可廣泛應用于工業應用.礦用本安.移動機器人巡檢.高帶寬通訊等行業應用。
在性能上BL5000Air無線接收性能優越，抗干擾性強，同時支持毫秒級無縫快速切換漫游技術，新的無線技術改變了從傳統礦井到智能化的迭代，專業化低延時的漫游技術很少有廠商支持，因此BL5000Air客戶端和BL3000X基站配合使用，可以提供低延時和高帶寬兼容性好以及低成本，遠距離相結合等特點，更加適合煤礦井下.倉儲.機器人巡檢等通信環境，被廣泛的應用在復雜的工業無線通信系統。
