綜合管廊無線覆蓋解決方案
時間:2022-12-13
瀏覽:307
導語
城市地下管道綜合走廊也稱“共同溝”、“共同管道”，是在城市地下建造一個集約化的隧道空間，將電力、通訊，燃?xì)?、供熱、給排水等兩種以上市政管線集中敷設在該隧道內，并設有專門的檢修口、吊裝口和監測系統，實施統一規劃、設計、施工和維護。具有綜合性、長效性、可維護性、高科技性、抗震防災性、環保性、低成本性、投資多元性和營運可靠性等特點
綜合管廊建設是一個系統性工程，不僅要設計合理的管艙，使得天然氣管道、熱力管道、給水管道、再生水管道、雨水管道、電力電纜、通信電纜、廣播電視等城市管道入廊，還要涵蓋消防、供電、照明、監控與報警、通風、排水等設施。綜合管廊附屬設施包括了消防系統、通風系統、供電系統、照明系統、排水系統、標識系統、監控與報警系統。綜合管廊監控系統為綜合管理系統，可以分為通信系統、綜合監控系統、環境監控系統、火災檢測和報警系統、視頻監控系統、IP電話系統、入侵檢測系統及監控中心計算機系統等。
系統設計
根據綜合管廊的實際需求，以管廊的無線覆蓋和管廊巡檢機器人解決方案來具體介紹
一、管廊的無線覆蓋解決方案
根據綜合管廊的技術規范要求，綜合管廊每200米設計一個防火分區，設置防火墻及防火門，綜合管廊又可能分為管道艙、電力艙及燃?xì)馀摰取?/span>
地下綜合管廊通信方案的選擇首先需要考慮其業務帶寬的需求，即選擇建設多大帶寬的工業環網，其帶寬必須滿足現有業務的承載，同時滿足后續業務的擴展

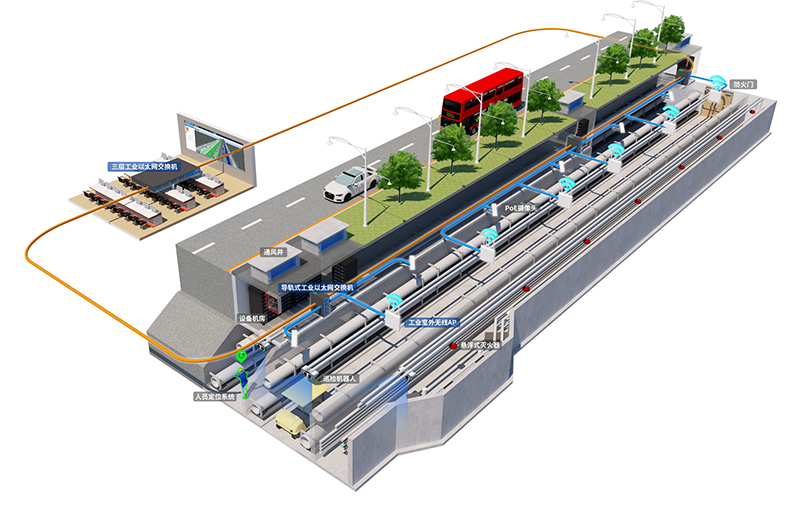

綜合管廊視頻監控示意圖

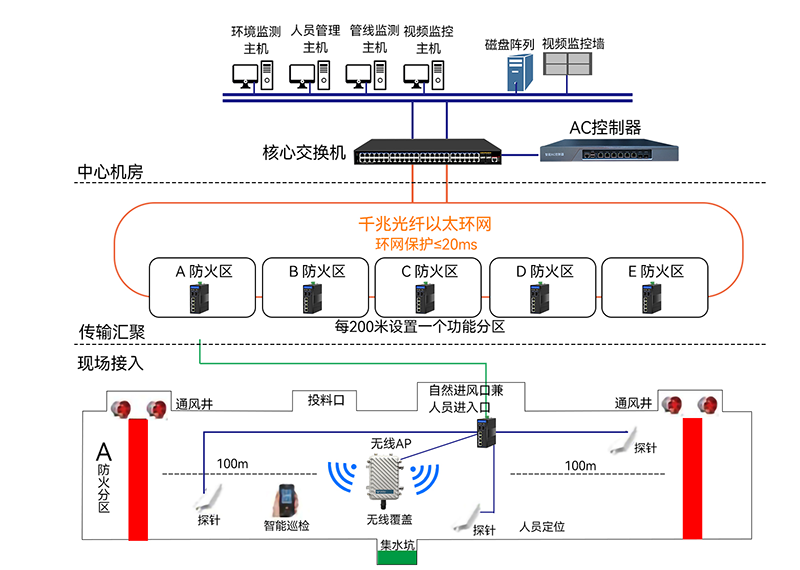

綜合管廊各通信子系統網絡拓?fù)涫疽鈭D
綜合管廊各通信子系統網絡拓?fù)涫疽鈭D
1.設備均為工業級產品，所用交換機均通過國家電網A類認證，IEC61850-3標準。
2.交換機均為寬溫寬壓，冗余雙電源，工作溫度可達-40~85℃；無線AP可適應-40℃ ~ 60℃。
3.交換機防護等級均為IP40；無線AP可達IP67。防腐、防塵、防潮。
4.交換機采用光纖冗余環網，組網簡單，穩定可靠。
5.私有快速環網技術，故障切換時間小于50ms。
6.完善的網絡管理功能，碩天交換機除支持CLI、Telnet、WEB等常見管理方式外，還擁有強大的SNMP管理功能。碩天強大的綜合網絡管理軟件Netview更是對整個網絡的健康偵測做到及時、準確而又全面。
7.提供多種無線AP/網橋/客戶端供現場選擇。
8.提供一整套管廊無線解決方案、無線規劃、網絡優化，保障無線傳輸穩定有效。
9.AC+AP組網，支持二層/三層漫游，功率自動調整，AP統一管理，設備在線升級。
10.高安全性，支持WPA/WPA2加密、MAC地址過濾、黑白名單，標準的Radius服務器接口。
11.AP設備支持標準IEEE802.3af/at POE 以太網供電，減少單獨供電困擾。
